服务设计

设计

BRTC WTN（WebRTC Transmission Network）服务是运行的基础是WebRTC标准中的 WHIP / WHEP 协议, 在此基础上我们加入了可控的业务参数，方便用户较为轻松的使用本服务。

WHIP/WHEP是基于HTTP的协议，该协议将允许基于WebRTC的查看器观看来自流媒体服务和/或内容分发网络（CDN）或WebRTC传输网络（WTN）的内容

1. WHEP 工作流

WHEP 可以用过协议播放WTN网络的中的流

 +-------------+    +---------------+ +--------------+ +---------------+
 | WHEP Player |    | WHEP Endpoint | | Media Server | | WHEP Resource |
 +--+----------+    +---------+-----+ +------+-------+ +--------|------+
    |                         |              |                  |
    |                         |              |                  |
    |HTTP POST (SDP Offer)    |              |                  |
    +------------------------>+              |                  |
    |201 Created (SDP answer) |              |                  |
    +<------------------------+              |                  |
    |          ICE REQUEST                   |                  |
    +--------------------------------------->+                  |
    |          ICE RESPONSE                  |                  |
    |<---------------------------------------+                  |
    |          DTLS SETUP                    |                  |
    |<======================================>|                  |
    |          RTP/RTCP FLOW                 |                  |
    +<-------------------------------------->+                  |
    | HTTP DELETE                                               |
    +---------------------------------------------------------->+
    | 200 OK                                                    |
    <-----------------------------------------------------------x

2. WHIP 工作流

WHIP 可以通过协议向WTN网络中推流

 +-------------+    +---------------+ +--------------+ +---------------+
 | WHIP client |    | WHIP endpoint | | Media Server | | WHIP session  |
 +--+----------+    +---------+-----+ +------+-------+ +--------|------+
    |                         |              |                  |
    |                         |              |                  |
    |HTTP POST (SDP Offer)    |              |                  |
    +------------------------>+              |                  |
    |201 Created (SDP answer) |              |                  |
    +<------------------------+              |                  |
    |          ICE REQUEST                   |                  |
    +--------------------------------------->+                  |
    |          ICE RESPONSE                  |                  |
    |<---------------------------------------+                  |
    |          DTLS SETUP                    |                  |
    |<======================================>|                  |
    |          RTP/RTCP FLOW                 |                  |
    +<-------------------------------------->+                  |
    | HTTP DELETE                                               |
    +---------------------------------------------------------->+
    | 200 OK                                                    |
    <-----------------------------------------------------------x

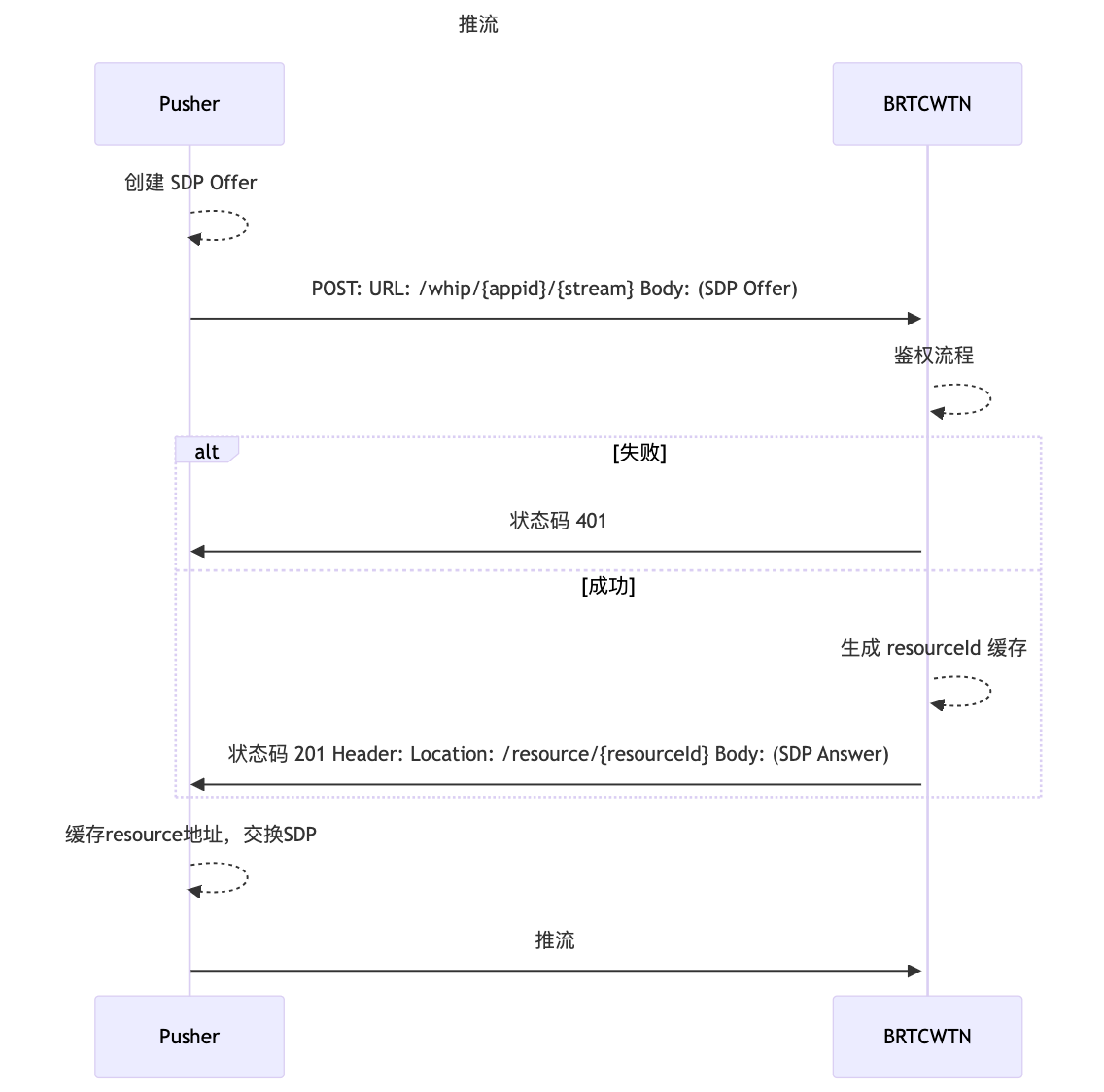

发布流

1. Pusher 在本端生成SDP Offer
2. Pusher 携带上一步生成的 SDP Offer 向 /whip/{appid}/{stream} 发起 POST请求
3. BRTCWTN 接受到请求后对请求进行鉴权， 如果鉴权失败响应状态码 401, 如果鉴权成功，会自动申请媒体资源，并且创建 资源缓存
4. BRTCWTN 响应 Pusher 状态码 201, 响应头中标识 /resources/${resourceId}, 响应体为 SDP Answer
5. Pusher 需要缓存此次推流响应的 /resources/${resourceId}, 方便后续的控制工作， 同时 Pusher 完成SDP交换流程
6. 待交换完成切成功后，就可以向服务端发送流数据了

订阅流

1. Player 在本端生成SDP Offer
2. Player 携带上一步生成的 SDP Offer 向 /whip/{appid}/{stream} 发起 POST请求
3. BRTCWTN 接受到请求后查询是否存在资源， 如果资源不存在则响应状态码 409; 如果资源存在，需要检查资源是否需要鉴权, 如果需要鉴权，鉴权失败响应状态码 401;
4. BRTCWTN 响应 Player 状态码 201, 响应头中标识 /resources/${resourceId}, 响应体为 SDP Answer
5. Player 需要缓存此次推流响应的 /resources/${resourceId}, 方便后续的控制工作， 同时 Player 完成SDP交换流程
6. 待交换完成切成功后，服务端会向Player发送流数据, Player可以播放流资源

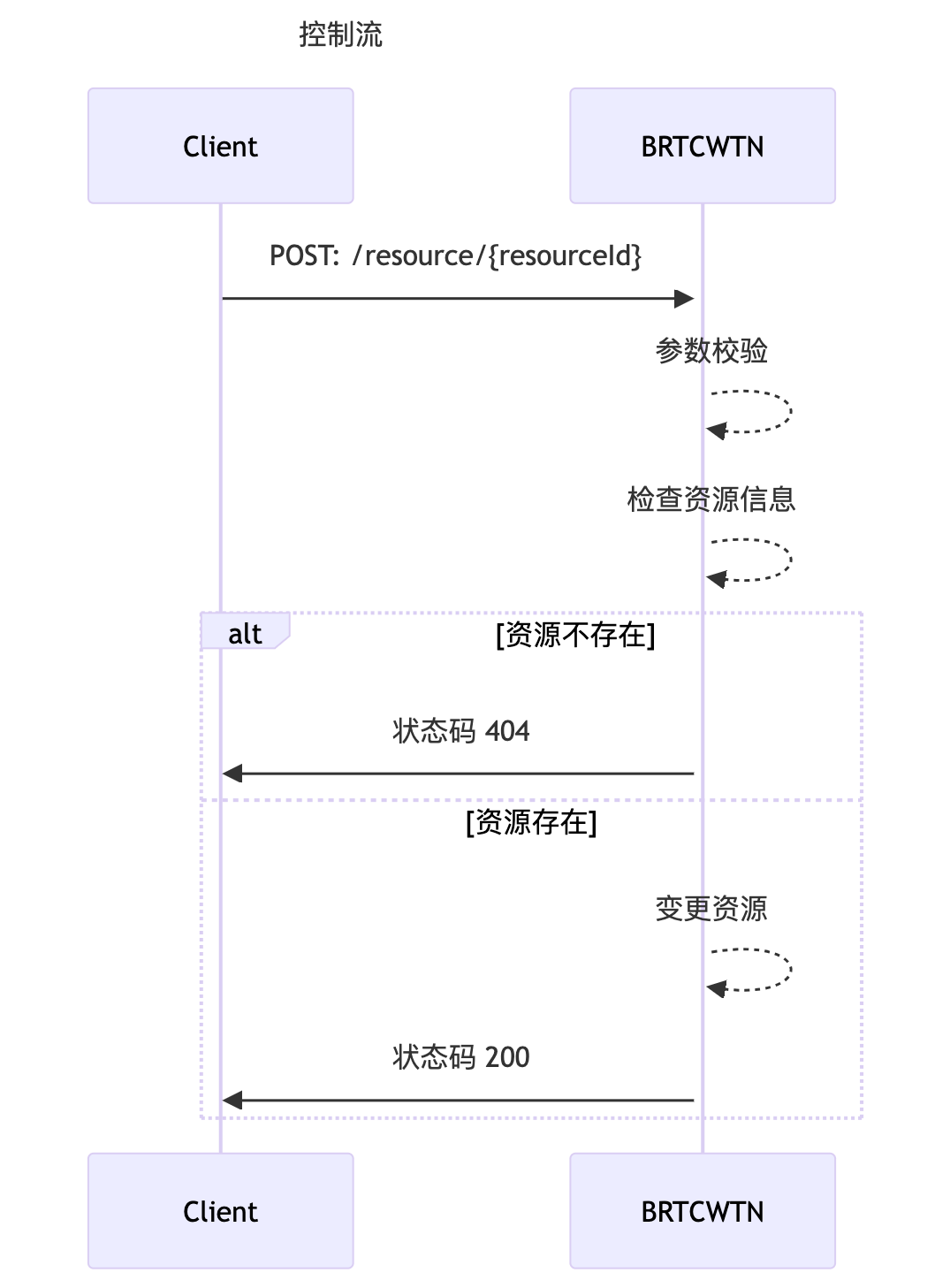

控制流

1. Client需要控制流的时候，向推拉流时缓存的 /resources/${resourceId} 发起POST请求, 可以变更视频和音频状态
2. BRTCWTN 如果资源存在且处理成功，响应状态码 200; 如果资源不存在则响应状态码 404

销毁流

1. Client需要取消的时候，向推拉流时缓存的 /resources/${resourceId} 发起DELETE请求， 可以销毁流资源； 另外可以通过停止本端的 PeerConnection，服务端会被动认为资源销毁
2. BRTCWTN 响应状态码 200 [!] 注意 此处响应码始终为200
